MPEG-H 오디오로 시연된 2018 유럽 육상 선수권 대회

Adrian Murtaza / 유럽 방송 연합 (The European Broadcasting Union, EBU), EBU 소속 방송사인 BBC, France Télévisions, IRT, RAI 및 ZDF는 베를린에서 열린 2018 유럽 육상 선수권 대회에서 여러 기술 파트너들과 함께 지금까지 중 가장 복잡한 방송 시연을 선보였다. 이번 시연에서는 High Frame Rates (HFR), High Dynamic Range (HDR), 및 Next Generation Audio (NGA) 를 포함한 Ultra High Definition (UHD) 콘텐츠를 세계 최초로 실시간 제작 및 배포하였다. 프라운호퍼 IIS 팀 및 기술 파트너들은 EBU 소속 방송국의 현장 사운드 엔지니어들이 MPEG-H 오디오의 기능 및 새로운 가능성을 익히도록 도왔다.

© Fraunhofer IIS
© Fraunhofer IIS

다양한 피드는 유로비젼 (Eurovision) 위성 네트워크를 통하여 이탈리아 아오스타 밸리 (Aosta Valley)의 Rai 사의 실험용 테스트 베드를 유로비젼 광섬유 인프라를 통하여 영국 글래스고 (Glasgow)의 유럽 챔피언십 방송 운영 센터 (BOC) 에 실시간으로 전송할 수 있도록 다중화되었다.

MPEG-H 오디오는 여러 다양한 피드에 사용되는데 프라운호퍼 IIS 엔지니어 팀은 기술 파트너사인 아템 (ATEME), 융어 오디오 (Jünger Audio), 미디어카인드 (MediaKind), 카이 미디어 (Kai Media), b<>com 및 퀄컴 (Qualcomm)과 함께 MPEG-H TV 오디오 시스템의 역량 및 전 세트의 기능을 선보였다.

© Fraunhofer IIS
© Fraunhofer IIS

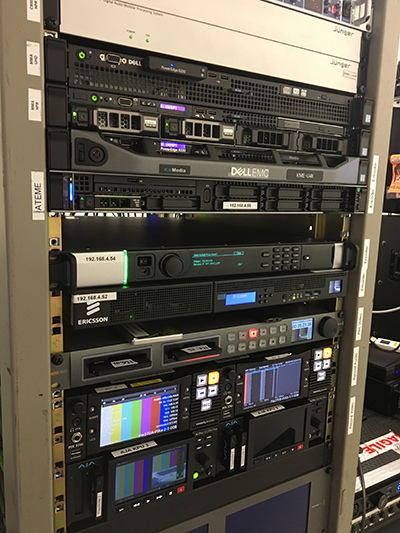

MPEG-H Audio를 사용하는 실시간 체인의 여러 장치, 즉 제작 및 모니터링 장치, 포스트프로덕션 플러그인, 중계용 링크, 이미션 및 재생 장치 등은 각각 다른 제조사의 제품임에도 불구하고 서로 완벽히 화합하는데, 이는 진정한 개방형 표준의 장점으로 각각의 장치들이 완벽히 상호 운용되기 때문이다. 개방형 표준은 기술 기업이 기존의 표준을 기반으로 혁신하며, 시장에 새롭고 발전된 제품을 제공할 수 있도록 한다.

MPEG-H 오디오의 세 가지 서비스는 서로 다른 회사에서 제조되었으며 MPEG-H의 사용이 가능한 기기들을 이용하며 실시간 콘텐츠 제작 및 전송과 병행하여 운영된다. 각각의 서비스는 기존 SDI 기반 방송 시설에서의 MPEG-H 사용이 얼마나 용이한지를 보여준다.

서비스 1: „1080p100 HFR, HLG 비디오 및 MPEG-H 오디오“

이 주요 MPEG-H 오디오 서비스는 몰입형, 상호적 사운드의 장점을 HFR 및 HDR 비디오와 함께 즐길 수 있도록 제작되었으며 특히 시청자들은 스포츠 경기를 더 실감 나게 즐길 수 있다.

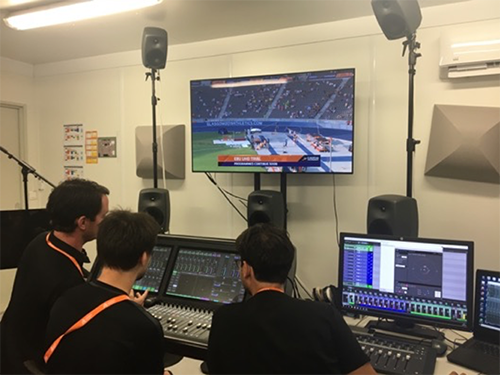

몰입형 믹스 (7.0+4H)는 3D 몰입형 사운드를 포함하는 SSL 신형 콘솔을 사용하는 BBC, France Télévisions, RAI 및 ZDF 사운드 엔지니어들에 의하여 개발되었다.

몰입형 사운드 베드에 대한 추가 설명으로, 네 개의 상호적 모노 객체 시그널은 영어 및 불어 해설과 오디오 설명에 이용되었다.

MPEG-H 상호적 오디오 콘텐츠의 실시간 메타데이터는 융어 오디오(Jünger Audio) 사의 다중채널 모니터링 및 제작 시스템 (Multichannel Monitoring and Authoring, MMA)을 이용하여 제작되었다. MPEG-H 오디오 메타데이터는 개인화 및 상호화 옵션 제공의 필수 불가결한 요소로, 오디오 믹스의 개별요소를 객체화하기 때문에 후에 소비자가 스스로 객체를 조절할 수 있다.

실시간 방송에는 앞서가는 비디오 압축 솔루션 업체인 Ateme 사에서 TITAN 인코더 제공하였다. Ateme사의 인코더는 MPEG-H 오디오 통합 지원 기능을 이용하여 DVB 시장에서도 MPEG-H의 몰입형 및 개인화 기능을 사용할 수 있도록 해준다.

서비스 2 : “MPEG-H 오디오 (HOA), 1080p100 HFR 및 HLG 비디오”

© Fraunhofer IIS
© Fraunhofer IIS

b> com 사의 장면 기반 제작툴을 사용하는 두 번째 MPEG-H 서비스는 QUALCOMM사와 협업하여 제공되었다. 고차 앰비소닉(Higher order Ambisonics, HOA)에 대한 MPEG-H Audio 기본 지원은 채널 기반 대신에 장면 기반 베드를 사용할 수 있으므로 이 서비스에서는 동일한 네개의 추가적인 개체를 포함한 장면 기반 (3차 앰비소닉스) 베드를 사용, 몰입형 믹스를 제작하였다.

메타 데이터 제작에는 두 번째 Jünger MMA 시스템이Ateme사의 송출용 인코더가 추가로 사용되었으며 이는 메인 서비스와 유사하다.

서비스 3 : “중계용 체인을 포함한 2160p50 HLG 비디오 및MPEG-H 오디오”

세 번째 서비스는 UHD 송출용 인코더 이전 단계인 MPEG-H 오디오 기반 중계용 링크의 사용을 돕는다. 중계용 링크는 상대적으로 손실없이 강직성이 높은 메타데이터의 안전한 전송을 제공하여 신호 및 메타 데이터의 다운 스트림 조작을 돕는다. 이 링크는 마켓 최초 MPEG-H 지원 기기인 미디어카인드 사의 AVP 2000 중계용 인코더와 MKCP (MediaKind Content Processing) 디코더로 구성되었다.

방송 사업자는 중계용 인코더의 특별 제작 기능을 사용하여 비트스트림에 공급되는 메타 데이터를 조작할 수 있으며, 이는 인코더의 직관적인 GUI를 통해 수행된다.

송출용 부분에는 카이 미디어 사의 송출용 인코더가 사용되었다 [link]. 카이 미디어는 ATSC 3.0 UHD 인코더에 MPEG-H 오디오를 통합한 최초의 인코더 제작회사 중 한 곳이다. 당사는 DVB 기반 시장을 지원하기로 하였으며, 그에 따라 MPEG-H 지원 카이 미디어 UHD 인코더가 DVB MPEG2-TS 기반 시연에 최초로 사용되었다.

© Fraunhofer IIS
© Fraunhofer IIS

융어 오디오 제공의 세 번째 MMA 시스템은 오디오 디코더와 송출용 인코더 장면 중간의 오디오 장면 모니터링에 사용되었다. 이 서비스는 위에 언급한 두 MPEG-H 프로그램과 다르게 5.1 다운 믹스를 사용한 오디오 셋업을 제공하며, 여기에는 각각 영어 및 불어로 된 해설과 오디오 설명이 포함된다.

© Fraunhofer IIS
© Fraunhofer IIS

세 가지 서비스에 모두 이용되는 MPEG-H 메타 데이터는 사용자가 자신의 오디오 경험을 개인화할 수 있게 해주었다. 먼저 기본셋트, 대사 증폭세트 및 두 종류의 오디오 설명 셋트 중 하나를 선택할 수 있었으며 각각의 프리셋에는 음량 및 위치를 설정하는 상호적 옵션이 포함되어 있다. 또한 사운드 엔지니어는 새로운 프리셋의 실시간 제작, 사용 가능한 오디오 객체의 상호적 범위 변경, 일부 프리셋의 상호화  비활성화 및 다른 구성으로의 부드러운 전환 등 MMA 시스템을 사용하여 제작과정에서 실시간으로 상호적 특성을 변경하거나 조정할 수 있었다.

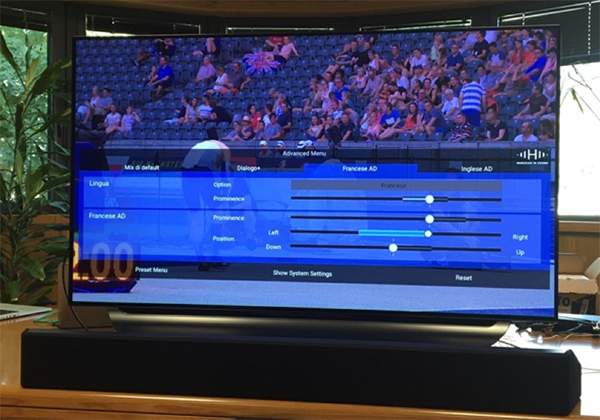

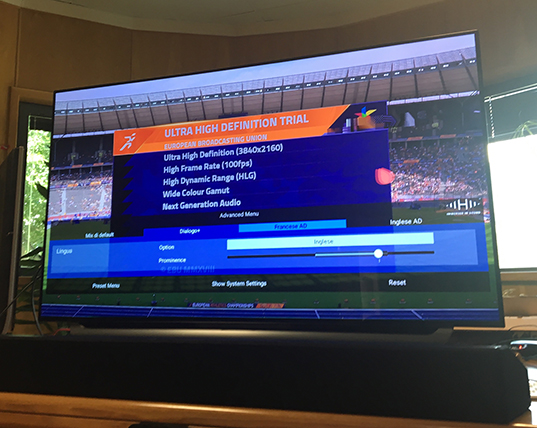

MPEG-H 프로그램은 베를린, 글래스고 및 아오 스타 밸리에서 몰입형 사운드 바를 사용하여 시연되었다. 몰입형 사운드 바는 MPEG-H 스트림을 디코딩하고 재생하기 때문에 방안에 스피커를 따로 설치하지 않고도 실감 나는 몰입형 오디오를 경험할 수 있다. 시청자는 MPEG-H 오디오를 통해 다양한 버전의 콘텐츠 중에서 선호하는 언어 및 대화 음량을 선택하고 고급 메뉴를 사용하여 경기장 사운드 및 해설을 개인 취향에 맞게 조정할 수 있다. 또한 시연 중에도 오디오 설명을 왼쪽 / 오른쪽 또는 위쪽으로 “화면에서 멀리” 움직여 중앙 채널의 기본 대화와 분리해 청취할 수 있다.
